Raccordement switch rj45

[Stef3801]

Bonjour, je vais mettre ma box dans mon garage, et j'ai des fil nu qui parte du tableau électrique et qui vont dans les pièces de la m'en prise RJ45. Comment installer le Switch av6fes fils dans le tableau électrique ?

[Stav_B]

@Stef3801 ,

tes fils sont des fils 'telephone' pas 'ethernet'  ...

il faudrait les remplacer par du cable 'éthernet' .

[Stef3801]

C'est juste pour renvoyer le réseau de la box au prise de la maison

[ziv]

On voit la photo maintenant, je crains que @Stav_B  ait raison. Le cable réseau, c'est 8 fils, torsadés par paire, qui font tout le chemin ensemble dans une gaine, et cela pour chaque prise. Là, on voit plein de fils sans gaine, tous torsadés, c'est pas bon signe.

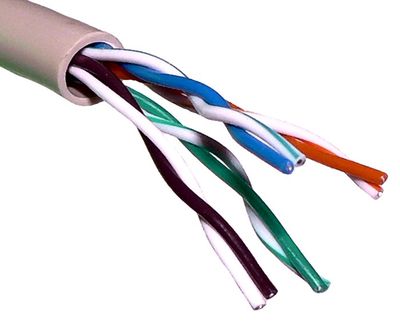

Ca devrait ressembler à ça (pour une prise dans la maison) :

[Stef3801]

Ils sont dans une gaine, la maison a 10 ans. J'espère que c'est les bons

[Stef3801]

Et j'ai des RJ45 dans toutes les pièces

[ziv]

Oui, mais il y a combien de fils derrière chaque prise ? Comme j'ai dit plus haut, les prises RJ45 peuvent être utilisées pour y raccorder téléphone et box ADSL, et dans ce cas, pas la peine de s'encombrer des 8 fils, 2 suffisent. Mais le cablage réseau, c'est bien plus exigent.

Sur la photo, la manière dont les fils arrivent, ainsi que les couleurs (j'en vois pas 8 différentes), c'est pas bon signe, et ça doit être vérifié par un pro.

[De16]

J’ai fait l’opération chez moi mais j’ai quand même quelques bonnes connaissances en électricité..

comme le dit stav_b, tes fils sont des fils téléphone, il faut commencer par les remplacer par du câble ethernet ( même si ça peut marcher avec un débit très réduit)..

tu peut tirer tes câbles ethernet en les accrochant avec ton câble téléphone, si tes fourreaux ne sont pas écrasés, ça passe.

après, il te faut installer des prise rj45 femelle dans tes murs dans chaque pièce ( 8 fils à brancher pour un réseau Gbit/s)

tes fils dans ton garage doivent arriver dans une baie de brassage rj45, et après tu alimente directement avec ta box ( et un switch éventuellement si tu as plus de 4 prises)…

[Stef3801]

C'est Quoi la différence entre fil ethernet et téléphone ? J'ai bien les 8 fils dans chaque câble qui vont au RJ45 de chaque pièce

[De16]

Ziv a mis la photo…

le câble ethernet est en paire torsadée, pas le fil téléphone, et permet des débits de 1gbit en catégorie 5e et 6..

sur des forums, on trouve des personnes qui ont fait des installations avec les fils téléphoniques, ça fonctionne, plus lentement, mais ça peut être ok avec des fils courts ( avec des vrais câbles ethernet, il y a peu de limites de distance)..

mais quitte à tout refaire, autant le faire correctement pour être tranquille, d’autant que 100m de câble ethernet cat6, c’est pas la ruine…en plus, d’après ta photo, tu vas être obligé de rallonger tes fils téléphone.

[Stef3801]

Ok j'avoue que je suis pas du métier et je vois pas trop la différence des câbles. Je vais essayer de faire intervenir un électricien avant l'installation
